วัสดุแคโทดที่อุดมด้วยนิกเกิลแบบสี่ชั้น นพ.ม. (ระบบนิกเกิล-โคบอลต์-แมงกานีส-อลูมิเนียม) มีปริมาณนิกเกิลในแกน 56.32% ให้ความจุจำเพาะสูงที่ 230mAh/g และความเสถียรมากกว่า 500 รอบ วัสดุแคโทดที่อุดมด้วยนิกเกิลแบบสี่ชั้นได้รับการออกแบบมาสำหรับแบตเตอรี่ที่มีความหนาแน่นพลังงานสูงเป็นพิเศษนพ.ม.มีคุณสมบัติควบคุมขนาดอนุภาคได้อย่างแม่นยำ (D50=6.032μm, D90=8.525μm) และความหนาแน่นที่แตะได้สูงถึง 3.23g/ซม.³ เหมาะสำหรับกระบวนการอิเล็กโทรดที่มีความหนาแน่นสูง 3.2g/ซม.³ พื้นผิวเฉพาะ 0.87m²/g ช่วยยับยั้งปฏิกิริยาข้างเคียงได้อย่างมีประสิทธิภาพ ระบบเคมีควบคุมสารตกค้างของเกลือลิเธียมอย่างเคร่งครัด (ลิเธียมโอเอช≤1845ppm, Li2CO3≤1106ppm) โดยมีสิ่งเจือปนโซเดียมต่ำที่ 48ppm ค่า พีเอช ด่างอ่อนที่ 12.1 เข้ากันได้กับอิเล็กโทรไลต์กระแสหลัก ด้วยโคบอลต์ที่ปรับให้เหมาะสมเป็น 2.43wt% และแมงกานีสเป็น 0.83wt% จึงปรับปรุงเสถียรภาพทางความร้อนและลดต้นทุนวัสดุ ทำให้ปลอดภัยและประสิทธิภาพสำหรับแอปพลิเคชันระดับไฮเอนด์ เช่น แบตเตอรี่พลังงานและแหล่งพลังงานโดรน
รายการ | ดัชนี | ค่าทั่วไป | รายการ | ดัชนี | ค่าทั่วไป |
คุณสมบัติทางกายภาพ | D10(หนอ) | 4.1±1.5 | 4.284 | ความหนาแน่นของแทป (g/ซม3) | ≥1.90 | 3.23 |
D50(หนึ่ง) | 6.5±1.5 | 6.032 | ความหนาแน่นอัดแน่น (g/ซม3) | 2.80 | 3.2 |
D90(หนึ่ง) | 9.0±1.5 | 8.525 | สสส.(ก./ซม.3) | 0.8±0.3 | 0.87 |
ความชื้น(หน่วยต่อนาที) | ≤300 | 221 | พีเอช | ≤12.5 | 12.1 |
คุณสมบัติทางเคมี | ใน (น้ำหนัก)% | 56.4±3.0 | 56.32 | (หน่วยในล้านส่วน) | <50 | 11 |
อะไร (น้ำหนัก) ? | 2.4±0.3 | 2.43 | (หน่วยในล้านส่วน) | <30 | 9 |
แมงกานีส (น้ำหนัก%) | 0.85±0.2 | 0.83 | (หน่วยในล้านส่วน) | <50 | 1 |
หลี่ (น้ำหนัก%) | 7.2±0.3 | 7.32 | (หน่วยในล้านส่วน) | <50 | 1 |
ลิเธียมไฮดรอกไซด์ (หน่วยต่อนาที) | ≤3000 | 1845 | (หน่วยในล้านส่วน) | <80 | 25 |
Li2CO3 (ส่วนในล้านส่วน) | ≤3000 | 1106 | (หน่วยในล้านส่วน) | <80 | 31 |
นา (หน่วยต่อนาที) | ≤200 | 48 | (ปปบ.) | <50 | 9 |
ท่าอากาศยานนานาชาติ นิทรรศการอุปกรณ์แบตเตอรี่ลิเธียมเป็นเวทีแสดงสินค้า แลกเปลี่ยน ความร่วมมือ และการค้าที่ครอบคลุมสำหรับผู้เข้าร่วมแสดงสินค้าและผู้เยี่ยมชม โดยการเข้าร่วมนิทรรศการนี้ บริษัทต่างๆ จะเข้าใจพลวัตของอุตสาหกรรม ขยายช่องทางการตลาด เสริมสร้างภาพลักษณ์ของแบรนด์ และส่งเสริมนวัตกรรมเทคโนโลยีและการยกระดับอุตสาหกรรม

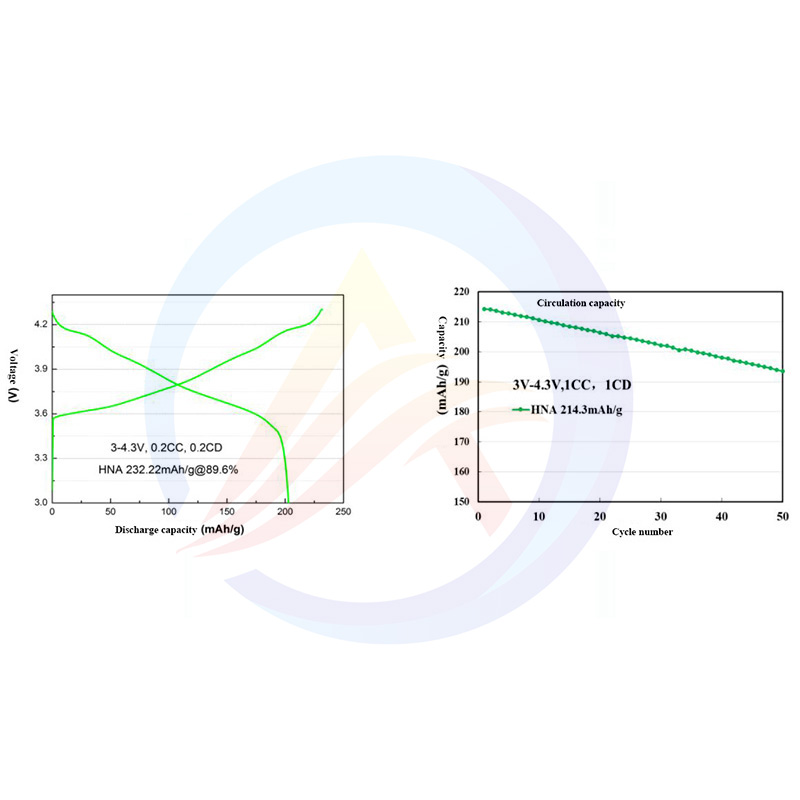

คำถามที่ 1: ปริมาณนิกเกิล 56.32% ส่งผลต่อความปลอดภัยในการป้องกันความร้อนหรือไม่?
A: การเติมสารอลูมิเนียมและการรักษาเสถียรภาพร่วมกันของแมงกานีสและโคบอลต์ทำให้อุณหภูมิสูงสุดที่คายความร้อนของ ดีเอสซี เพิ่มขึ้น 15℃ เมื่อเทียบกับ น.ส.น.ม. ทั่วไป สามารถผ่านการทดสอบกล่องความร้อน 150℃ ด้วยอิเล็กโทรไลต์ทั่วไปได้
คำถามที่ 2: มีการควบคุมสารตกค้างของ ลิเธียมโอเอช/Li2CO3 เพื่อลดผลกระทบต่อแบตเตอรี่ได้อย่างไร
A: ก่อนออกจากโรงงาน จะมีการล้างด้วยน้ำบริสุทธิ์และบำบัดด้วย คาร์บอนไดออกไซด์ ปริมาณเกลือลิเธียมทั้งหมดที่วัดได้คือ 2951ppm (มาตรฐาน≤6000ppm) ขอแนะนำให้เติมสารเติมแต่งที่เป็นกรดฟอสฟอริกก่อน เพื่อทำให้ความเป็นด่างบนพื้นผิวเป็นกลางระหว่างการแปรรูปสารละลาย
คำถามที่ 3: ขนาดอนุภาค D50 ขนาด 6.032μm ส่งผลต่อประสิทธิภาพการประมวลผลอิเล็กโทรดหรือไม่
A: หลังจากการปรับให้เหมาะสมทางรีโอโลยีแล้ว การกระจายขนาดอนุภาคนี้สามารถลดความหนืดของสารละลายได้ 20% เพิ่มความเร็วในการเคลือบเป็น 45 ม./นาทีโดยไม่แตกร้าว เหมาะสำหรับการผลิตต่อเนื่องความเร็วสูงด้วยแผ่นทองแดงหนา 8 ไมโครเมตร
คำถามที่ 4: สามารถใช้งานร่วมกับระบบแรงดันสูง 4.4V ได้หรือไม่?
A: หลังจากทดสอบที่ 4.4V เป็นเวลา 500 รอบ อัตราการคงความจุจะเกิน 88% ขอแนะนำให้ใช้อิเล็กโทรไลต์ลิเธียมบิสฟลูออโรซัลโฟนิลิไมด์ (ลิฟเอสไอ) และตัวแยกเคลือบเซรามิก
คำถามที่ 5: ผลกระทบของสิ่งเจือปนโซเดียมที่ 48ppm ต่อการระงับการคายประจุของแบตเตอรี่คืออะไร
A: ปริมาณโซเดียมถูกควบคุมอย่างเข้มงวดไม่ให้เกิน 50ppm (มาตรฐาน≤200ppm) หลังจากผ่านไป 100 รอบ อัตราการคายประจุเองจะน้อยกว่า 3% ต่อเดือน ซึ่งดีกว่าเกณฑ์มาตรฐานของอุตสาหกรรมที่ 5% อย่างเห็นได้ชัด
