เครื่องรีดร้อนแบบต่อเนื่องสามลูกกลิ้งรุ่น ท่าอากาศยานนานาชาติ-เอ็มเอสเค-บีพีซี-ดีเอฟ200 ได้รับการออกแบบมาเป็นพิเศษสำหรับอิเล็กโทรดแห้งของแบตเตอรี่ลิเธียมไอออนและแผ่นอิเล็กโทรไลต์แข็ง โดยติดตั้งลูกกลิ้ง Cr12MoV ชุบแข็งสามชุด (เอชอาร์ซี58-62, ความแม่นยำของตะเข็บม้วน ±2.5μm) พร้อมระบบควบคุมอุณหภูมิอิสระ (200℃), ระบบควบคุมแรงดัน (15T/ม้วน) และระบบควบคุมความเร็ว (0.3-2m/นาที) เพื่อรองรับการรีดม้วนวัสดุกว้าง 200 มม. อย่างต่อเนื่อง ระบบรีดลูกกลิ้งต่อเนื่องที่มีความแม่นยำสูง เครื่องรีดร้อนใช้แหล่งจ่ายไฟแบบเฟสเดียว 220V (ใช้พลังงาน 5kW) ระบบความละเอียดของแรงดันม้วนเดียว ±0.30 กก. และสามารถควบคุมรูพรุนของอิเล็กโทรดและความหนาแน่นของแผ่นอิเล็กโทรไลต์ได้อย่างแม่นยำ (ความผันผวนของความหนาแน่น ≤1.2%) ระบบควบคุมอุณหภูมิพื้นผิวม้วนแบบ พีไอดี อิสระ (±1℃) เหมาะสำหรับการกระตุ้นด้วยความร้อนของสารยึดเกาะอิเล็กโทรดแห้งและการขึ้นรูปวัสดุอิเล็กโทรไลต์แข็งเปราะที่ไม่มีรอยแตกร้าว ขนาดเครื่องจักรทั้งหมดคือ 1,200×680×1,400 มม. (น้ำหนักสุทธิ 600 กก.) เข้ากันได้กับสภาพแวดล้อมในโรงงานสะอาด 25±3℃ ซึ่งให้โซลูชันที่มีประสิทธิภาพสำหรับสายการผลิตนำร่องแบตเตอรี่โซลิดสเตตและการผลิตจำนวนมากของอิเล็กโทรดแห้ง
พารามิเตอร์
รุ่นสินค้า | ทอท.-เอ็มเอสเค-บีพีซี-ดีเอฟ200 |
พลัง | เอซี220±10% เฟสเดียว 50/60Hz
5 กิโลวัตต์ |
ลูกกลิ้ง | วัสดุลูกกลิ้ง: Cr12MoV ชุบแข็ง
ขนาดลูกกลิ้ง: Ø150 มม. x 220 มม.
ความแข็ง: เอชอาร์ซี 58 - 62
ช่องว่างลูกกลิ้ง: 0 - 2.5 มม.
ความแม่นยำของช่องว่าง: +/- 2.5 ไมโครเมตร |

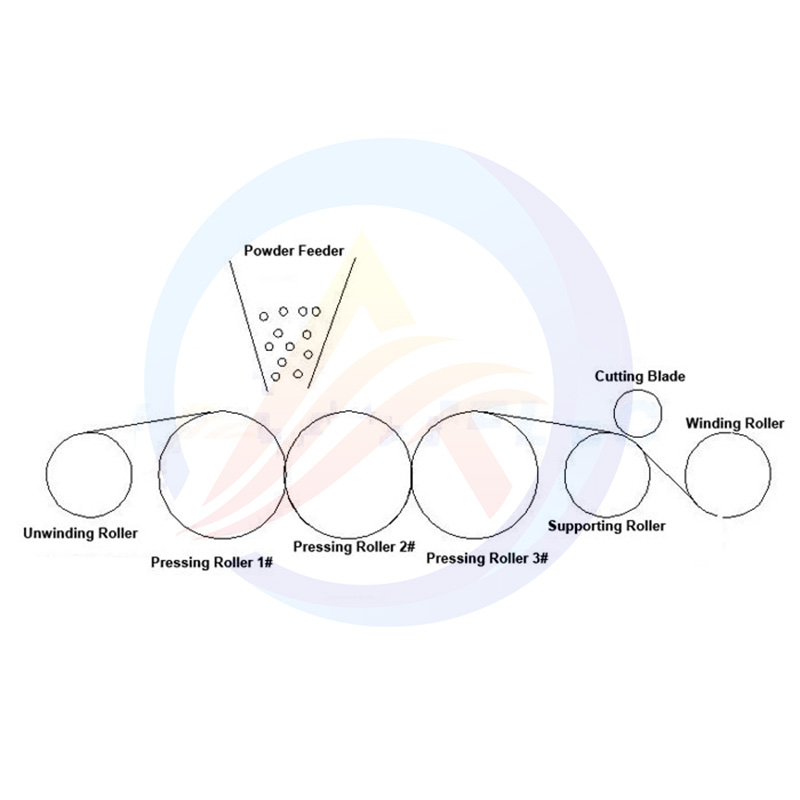

กลไกการทำงาน | （เนื้อหาที่นี่ไม่ได้แสดงครบถ้วนตามภาพต้นฉบับ ถ้ามีข้อมูลที่เกี่ยวข้องสามารถเพิ่มเติมได้ที่นี่） |
อุณหภูมิลูกกลิ้ง | สูงสุด 200°C สามารถปรับอุณหภูมิของแต่ละลูกกลิ้งได้อย่างอิสระ |
ความกว้างสูงสุดของอิเล็กโทรด | สูงสุด 200มม. |
แรงกดกลิ้ง | สูงสุด 15T แต่ละ ลูกกลิ้งกดสามารถปรับได้อย่างอิสระ ความละเอียดแรงที่ใช้: ±0.30กก. |
ความเร็วในการหมุน | 0.3 - 2 ม./นาที สามารถปรับความเร็วลูกกลิ้งแต่ละอันได้อย่างอิสระ |
สภาพแวดล้อมการทำงานที่แนะนำ | 25 ± 3°C ไม่มีการสั่นสะเทือนหรือการรบกวนทางแม่เหล็กไฟฟ้า |
ขนาดรวม: | ยาว 1200 มม. x กว้าง 680 มม. x สูง 1400 มม. |
น้ำหนักสุทธิ: | 600 กก. |

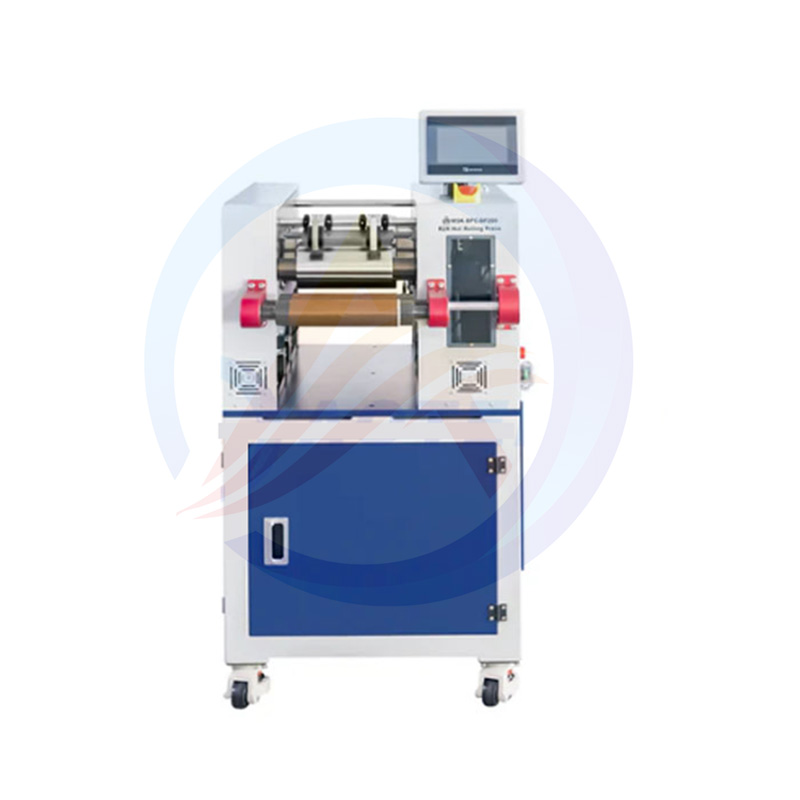

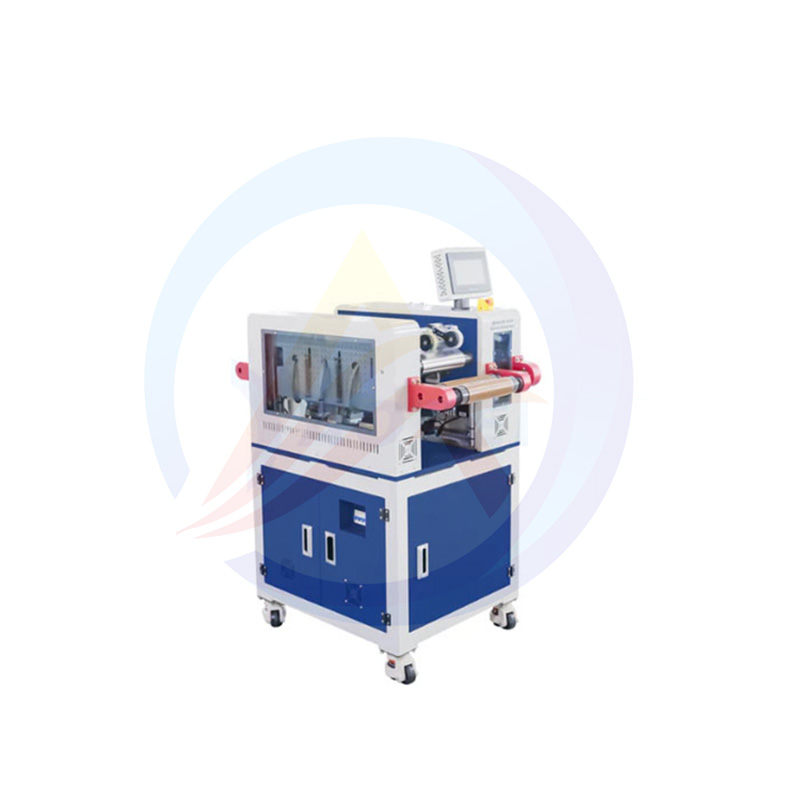

การจัดแสดงสินค้า
เครื่องรีดร้อนด้วยความเร็วแบบอะซิงโครนัสสำหรับการผลิตอิเล็กโทรดแห้งและอิเล็กโทรไลต์โซลิดสเตต
เครื่องรีดร้อนแบบต่อเนื่องสามลูกกลิ้ง ท่าอากาศยานนานาชาติ-เอ็มเอสเค-บีพีซี-ดีเอฟ200 ควบคุมแรงดันอิสระ 15 ตัน ควบคุมอุณหภูมิแม่นยำที่ 200 ℃ ความแม่นยำของตะเข็บม้วน ± 2.5 μm เหมาะสำหรับการเตรียมอิเล็กโทรดแห้งลิเธียมและแผ่นอิเล็กโทรไลต์ของแข็ง ระบบควบคุมความเร็วอิสระสามลูกกลิ้ง อุปกรณ์พิเศษในการรีดอิเล็กโทรดแห้งความหนาแน่นสูง
ท่าอากาศยานนานาชาติ นิทรรศการอุปกรณ์แบตเตอรี่ลิเธียมเป็นเวทีแสดงสินค้า แลกเปลี่ยน ความร่วมมือ และการค้าที่ครอบคลุมสำหรับผู้เข้าร่วมแสดงสินค้าและผู้เยี่ยมชม โดยการเข้าร่วมนิทรรศการนี้ บริษัทต่างๆ จะเข้าใจพลวัตของอุตสาหกรรม ขยายช่องทางการตลาด เสริมสร้างภาพลักษณ์ของแบรนด์ และส่งเสริมนวัตกรรมเทคโนโลยีและการยกระดับอุตสาหกรรม
คำถามที่ 1: จะมั่นใจได้อย่างไรว่าอุณหภูมิจะสม่ำเสมอด้วยลูกกลิ้งควบคุมอุณหภูมิอิสระ 3 ลูกของเครื่องรีดร้อน?
A: แต่ละม้วนจะรวมเข้ากับการวัดอุณหภูมิอินฟราเรดแบบสองโซนและโมดูลทำความร้อนแบบวงปิด ซึ่งความต่างของอุณหภูมิของพื้นผิวม้วนทั้งหมดคือ ≤±1℃ ซึ่งช่วยหลีกเลี่ยงการเสื่อมประสิทธิภาพที่เกิดจากความร้อนสูงเกินไปเฉพาะที่ของวัสดุ
คำถามที่ 2: ลูกกลิ้ง Cr12MoV มีความต้านทานการสึกหรอเท่าใด
A: ความแข็งของพื้นผิวคือ เอชอาร์ซี58-62 โดยผ่านกระบวนการไนไตรด์ ทำให้สามารถรีดวัสดุอิเล็กโทรดแห้งได้อย่างต่อเนื่องนานถึง 5,000 ชั่วโมง และมีปริมาณการสึกหรอน้อยกว่า 0.01 มม.
คำถามที่ 3: จะหลีกเลี่ยงการแตกร้าวของแผ่นอิเล็กโทรไลต์แข็งโดยการรีดได้อย่างไร
A: แนะนำให้ใช้เครื่องรีดร้อนเพื่อเพิ่มแรงดันทีละน้อยในแต่ละขั้นตอน (5T→10T→15T) เพิ่มอุณหภูมิการรีดพร้อมกันเป็น 150-180℃ เพื่อเพิ่มความสามารถในการขึ้นรูปของวัสดุ และควบคุมความเร็วการรีดให้ต่ำกว่า 0.5 ม./นาที
คำถามที่ 4: ความถี่ในการสอบเทียบความแม่นยำของตะเข็บม้วน ±2.5μm คือเท่าใด
A: ปรับเทียบเดือนละครั้งด้วยเครื่องวัดระยะเลเซอร์ สามารถตรวจสอบได้ทุกวันโดยการพิมพ์แผ่นที่มีความหนามาตรฐาน (เช่น 2,000 มม.) เมื่อค่าเบี่ยงเบนเกิน ±3μm จำเป็นต้องปรับโมดูลการวางตำแหน่งเซอร์โว
คำถามที่ 5: เครื่องรีดร้อนรองรับการรีดอิเล็กโทรดที่บางเป็นพิเศษ (<50μm) ได้หรือไม่
A: สามารถปรับช่องว่างม้วนขั้นต่ำได้เป็น 10 μm เหมาะสำหรับการผลิตอิเล็กโทรด 50 μm พร้อมระบบตรวจสอบความหนาออนไลน์ (ทางเลือก) ข้อเสนอแนะแบบเรียลไทม์เพื่อปรับความดัน
