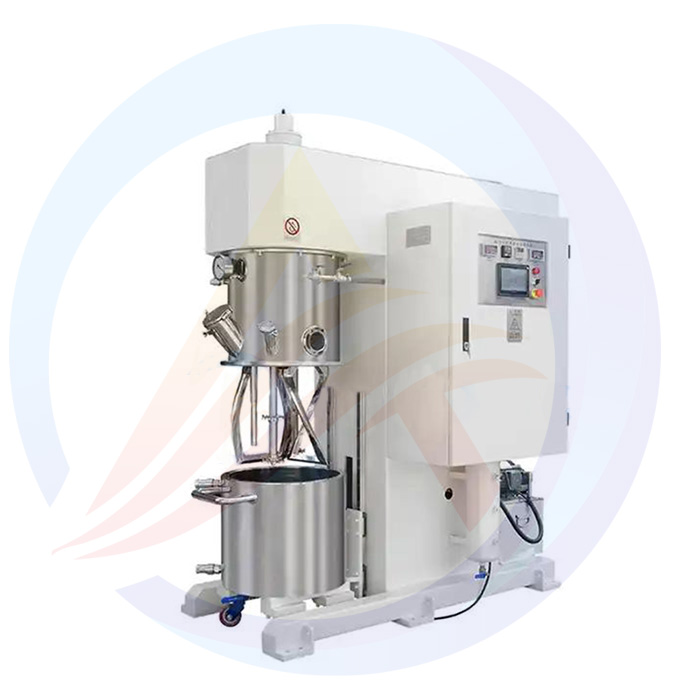

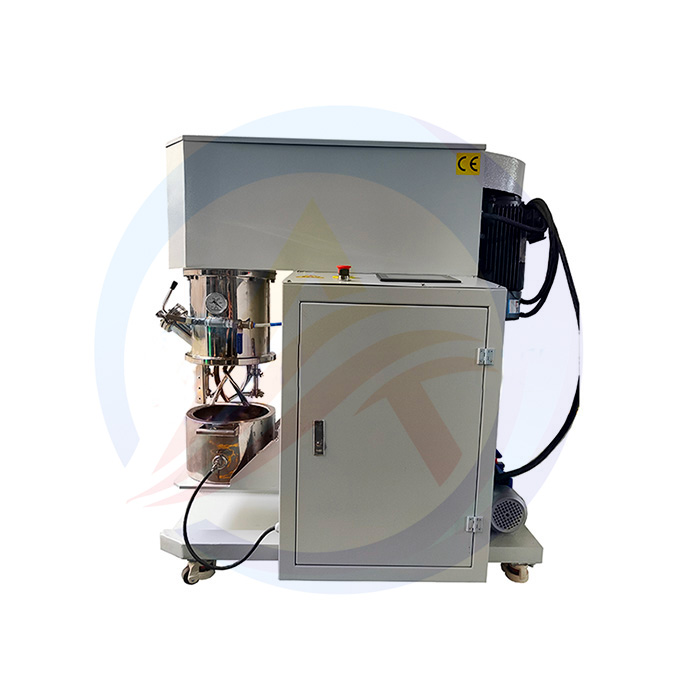

เครื่องผสมสลารี่แบบดาวเคราะห์คู่ขนาด 5 ลิตรสำหรับวัสดุแบตเตอรี่ลิเธียม

1

ชื่อและรายละเอียด

(1) เครื่องผสมอาหารแบบดาวเคราะห์คู่

(2) รุ่นข้อมูลจำเพาะ: ท่าอากาศยานนานาชาติ-วีเอชดีพีเอ็ม5

2

โครงสร้างพื้นฐาน

(1) ประเภทหม้อยกไฟฟ้า

(2) โครงสร้างคานยื่น

(3) พายผสมบิดคู่ + การขูด + การกระจาย + การวัดอุณหภูมิ

3

บาร์เรล

(1) ข้อมูลจำเพาะ: เส้นผ่านศูนย์กลางภายใน 250*160 มม.

(2) ปริมาตรการออกแบบ: 8L, ปริมาตรที่มีผล 5L;

(3) วัสดุสแตนเลส ชั้นใน 304 หนา 5 มม. ชั้นนอก 304 สแตนเลส 4 มม.

(4) หลังจากที่ผนังด้านในโค้งมนแล้ว รถก็จะได้รับการประมวลผล และผนังด้านในและกระจกมองข้างที่ผนังด้านนอกก็จะได้รับการขัดเงาเพื่อให้มีความโค้งมนและความสะอาดของแสง

(5) พื้นผิวของหน้าแปลนด้านบนของถังผสมถูกปิดผนึกด้วยตัวถังด้านบนด้วยแหวนปิดผนึก

(6) มีช่องทางเข้าและทางออกของน้ำ DN25 ช่องทางเข้าและทางออกของน้ำ โดยใช้ปลั๊กแบบติดด่วน

(7) จำนวน : 1;

4

ฝาปิดกาต้มน้ำ

(1) วัสดุ: 304;

(2) กระจกส่องทาง Φ57 (พร้อมแผ่นซิลิโคนขูดขนาดเล็ก); กระจกส่องทางไฟสปอตไลท์ φ45; พอร์ตป้อน DN57, มิเตอร์สูญญากาศเชิงกล; และอุปกรณ์อื่นๆ ที่จำเป็น (สูญญากาศ/การระบายน้ำ/อะไหล่)

5

มอเตอร์รอบหมุน/ผสมและตัวแปลงความถี่ ตัวลดความถี่

(1) กำลังมอเตอร์: 1.5Kw/4P;

(2) จำนวน: หนึ่ง;

(3) พร้อมตัวควบคุมความถี่แปลงความถี่ 1.5 กิโลวัตต์ที่จับคู่กับมอเตอร์

(4) ตัวลดเกียร์รองรับ อัตราทดประมาณ I=30 ค่าสัมประสิทธิ์การใช้งาน ฟะ=1.55

6

ความเร็วของการปฏิวัติของดาวเคราะห์

(1) ความเร็ว: 0~65 รอบต่อนาที ปรับได้

7

ค่าอ้างอิงช่องว่าง (ทางเลือก)

(1) พายผสมและความคลาดเคลื่อนของพายผสม: 8± 2.5 มม.

(2) ความอดทนของพายผสมและฐาน: 5± 2.5 มม.

(3) ความคลาดเคลื่อนของพายผสมและผนังถัง: 5± 2.5 มม.

8

ความเร็วการหมุนของดาวเคราะห์

(1) ความเร็ว: 0~116 รอบต่อนาที ปรับได้

9

การกระจายความเร็วสูง

(1) กำลังมอเตอร์: 2.2kw/4p;

(2) จำนวน : 1 ชุด ;

(3) การจับคู่: อินเวอร์เตอร์ 2.2 กิโลวัตต์, การควบคุมความเร็วความถี่แปรผัน

(4) เพลากระจายคู่ ติดตั้งดิสก์กระจายคู่

10

ความเร็วในการกระจาย

(1) ความเร็ว: 0-3000 รอบต่อนาที;

(2) โครงสร้าง: จานกระจายแบบฟันเลื่อย

(3) เส้นผ่านศูนย์กลาง: φ50มม.

11

ใบพัดกวน

(1) วัสดุ: วัสดุ 304;

(2) โครงสร้าง: ใบมีดผสมแบบบิด

(3) จำนวน : สอง (กลุ่ม)

12

ชิ้นส่วนสูญญากาศ

(1) ปั๊มสุญญากาศโรตารีเวน;

(2) กำลังไฟ: 0.37kw;

(3) ถังบัฟเฟอร์สูญญากาศที่ตรงกัน

13

ลิฟท์สกรู

(1) ลิฟต์ไฟฟ้า: φ36*s=300; ติดตั้งอุปกรณ์กำหนดตำแหน่ง; กำหนดตำแหน่งที่ปลอดภัยและเชื่อถือได้

(2) ติดตั้งด้วยมอเตอร์เกียร์ รองรับมอเตอร์ 0.55Kw/4P ไม่มีการรั่วไหลของน้ำมัน เสียงรบกวนต่ำ

(3) ความสูงในการยก: ≤600;

14

ระบบการจัดตำแหน่ง

(1) ด้วยอุปกรณ์ปรับตำแหน่งและอุปกรณ์ล็อค สามารถวางตำแหน่งถังผสมและตัวถังส่วนบนได้อย่างแม่นยำ และป้องกันการหมุน

(2) ตัวหยุดการวางตำแหน่งของหน้าแปลนด้านล่างของตัวถังด้านบนจะจับคู่กับถังผสมอย่างแม่นยำเพื่อให้แน่ใจว่าถังผสมจะอยู่ในตำแหน่งที่เหมาะสมและการวางตำแหน่งจะต้องแม่นยำ

15

ตู้กระจายสินค้า

(1) การแสดงและการทำงานของอุปกรณ์สูญญากาศ การควบคุมความเร็วในการแปลงความถี่ การควบคุมการกำหนดเวลา ไฟสปอตไลท์ การยก การทำงานหยุดฉุกเฉิน และฟังก์ชั่นอื่นๆ จะดำเนินการในตู้จ่ายไฟ

16

การดำเนินงานที่ปลอดภัย

(1) อาศัยตัวแปลงความถี่และสวิตช์จำกัดจังหวะผ่านเส้นทางควบคุมที่ออกแบบมาเป็นพิเศษ เพื่อให้แน่ใจว่าหม้อจะขึ้น/ลงไปยังตำแหน่งที่ระบุหลังจากการหยุดอัตโนมัติ

(2) ในกระบวนการยกหม้อขึ้น ส่วนการกวนของอุปกรณ์จะไม่สามารถเริ่มทำงานได้ ในทำนองเดียวกัน เมื่อเครื่องกำลังทำงานกับส่วนผสม ไม่ควรยกหม้อขึ้นและไม่ควรเปิดถังผสม

(3) การป้องกันอัตโนมัติหรือหยุดเมื่อการผสมมีภาระเกิน

(4) ปุ่มหยุดฉุกเฉิน สามารถหยุดได้ทันที

17

ระบบควบคุมอิเล็กทรอนิกส์เครื่องยนต์หลัก

(1) แรงดันไฟฟ้า/ความถี่ในการทำงาน: 380V/50Hz/3 เฟส

(2) กำลังรวมของเครื่องยนต์หลัก: ประมาณ 6 กิโลวัตต์

18

ขนาดรวมและน้ำหนัก (อ้างอิง)

(3) ความยาว ความกว้าง ความสูง: 1200*550*1500มม.

(4) น้ำหนัก: ประมาณ 600KG

19

ข้อกำหนดโดยรวมสำหรับการประมวลผลอุปกรณ์

(1) ระดับการขัดเงาของชิ้นส่วนที่สัมผัสกับวัสดุในตัวหม้อมากกว่า 300 เมช

(2) ไม่มีมอเตอร์เปลือยและชิ้นส่วนอื่น ๆ ที่ไม่ง่ายต่อการทำความสะอาด

(3) แผ่นด้านนอกของตัวถังเป็นสแตนเลส

(4) รอยเชื่อมต้องเรียบ และรอยเชื่อมทั้งหมดบนพื้นผิวด้านในและด้านนอกต้องได้รับการขัดเงาและผ่านรอยเชื่อมได้อย่างราบรื่น

(5) ไม่มีตำหนิ เช่น ขอบกัด ตะกรัน และกระเซ็น

(6) รูปลักษณ์เรียบเนียน และชิ้นส่วนถอดประกอบ ติดตั้ง และใช้งานทั้งหมดต้องมีรูปร่างโค้งมนและไม่ทำให้เจ็บมือส
