อะไรคือเครื่องตัดอิเล็กโทรดแบตเตอรี่?

เครื่องตัดขั้วแบตเตอรี่คือ เครื่องตัดขั้วแบตเตอรี่ เป็นอุปกรณ์สำคัญที่ใช้ในการตัดวัสดุอิเล็กโทรดของแบตเตอรี่ลิเธียมไอออน

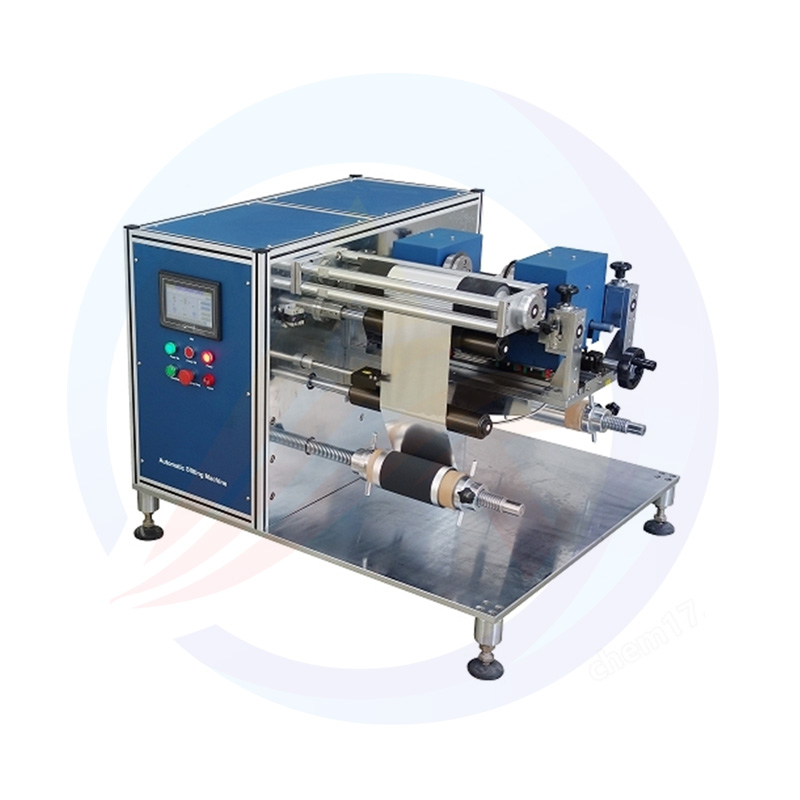

เครื่องตัดอิเล็กโทรด

เครื่องตัดขั้วแบตเตอรี่

เครื่องม้วนกระดาษต่อเนื่อง โอลล์

จุดประสงค์หลัก

เครื่องตัดขั้วแบตเตอรี่ส่วนใหญ่ใช้ในการตัดวัสดุอิเล็กโทรดของแบตเตอรี่ลิเธียมไอออนอย่างแม่นยำ (เช่น ชิ้นอิเล็กโทรดบวก ชิ้นอิเล็กโทรดลบ) เพื่อให้เป็นไปตามข้อกำหนดที่เข้มงวดเกี่ยวกับขนาดอิเล็กโทรดในกระบวนการผลิตแบตเตอรี่

หลักการทำงาน

เครื่องตัดขั้วแบตเตอรี่สามารถตัดวัสดุอิเล็กโทรดได้โดยใช้ส่วนประกอบทางกลและอิเล็กทรอนิกส์ที่แม่นยำหลายชิ้นที่ทำงานร่วมกัน ขั้นตอนการทำงานคร่าวๆ มีดังนี้:

วัสดุอิเล็กโทรดจะถูกป้อนเข้าไปในช่องทางเข้าของเครื่องตัดและจะถูกขนส่งไปยังพื้นที่การตัดอย่างราบรื่นผ่านอุปกรณ์ลำเลียง

อุปกรณ์ตัด (เช่น มีดวงกลมด้านบนและด้านล่าง เครื่องตัดกลิ้งชิ้นเดียว ฯลฯ) ตัดวัสดุอิเล็กโทรดอย่างแม่นยำตามคำสั่งของระบบควบคุม

วัสดุอิเล็กโทรดแยกชิ้นจะถูกเก็บรวบรวมไว้ในตำแหน่งหรือภาชนะที่กำหนดไว้ล่วงหน้าเพื่อการประมวลผลและการใช้งานในภายหลัง

พารามิเตอร์ประสิทธิภาพที่สำคัญ

พารามิเตอร์ประสิทธิภาพหลักของเครื่องตัดเวเฟอร์แบตเตอรี่ ได้แก่ ความเร็วในการตัด ความแม่นยำของความกว้างในการตัด เสี้ยนตัดเวเฟอร์ และอื่นๆ พารามิเตอร์เหล่านี้ส่งผลโดยตรงต่อผลผลิตของอุปกรณ์และคุณภาพของผลิตภัณฑ์

ความเร็วในการตัด:โดยปกติจะปรับได้ภายในช่วงที่กำหนดเพื่อตอบสนองความต้องการการผลิตที่แตกต่างกัน ความเร็วในการตัดของอุปกรณ์ระดับไฮเอนด์บางประเภทอาจถึง 50 ม./นาทีหรือสูงกว่านั้น

ความแม่นยำของความกว้างของการตัด:โดยปกติจะอยู่ในช่วง ±0.1 มม. หรือน้อยกว่าเพื่อให้แน่ใจถึงความแม่นยำของขนาดของวัสดุอิเล็กโทรด

เสี้ยนใบมีดตัด:โดยปกติจะน้อยกว่า 10μm (ภายนอกชั้นเคลือบ) เพื่อลดผลกระทบเชิงลบต่อประสิทธิภาพของแบตเตอรี่ให้น้อยที่สุด

คุณสมบัติของอุปกรณ์

ระดับความอัตโนมัติสูง:เครื่องตัดขั้วแบตเตอรี่โดยทั่วไปจะติดตั้งระบบป้อนอัตโนมัติ ระบบตัดอัตโนมัติ ระบบรวบรวมอัตโนมัติ และฟังก์ชันอื่นๆ ซึ่งจะช่วยปรับปรุงประสิทธิภาพการผลิตได้อย่างมาก

ความแม่นยำสูง:ใช้เซ็นเซอร์ความแม่นยำและสายการวัดเพื่อให้มั่นใจถึงความแม่นยำในการตัดวัสดุอิเล็กโทรด

ใช้งานง่าย:อุปกรณ์ส่วนใหญ่ใช้หน้าจอสัมผัสหรือระบบควบคุม พีแอลซี อินเทอร์เฟซการทำงานเป็นแบบใช้งานง่ายและเข้าใจง่าย ซึ่งสะดวกสำหรับผู้ปฏิบัติงานในการใช้งานและการบำรุงรักษา

ประหยัดพลังงานและรักษาสิ่งแวดล้อม:อุปกรณ์บางชนิดใช้การออกแบบประหยัดพลังงานและใช้วัสดุที่เป็นมิตรกับสิ่งแวดล้อมซึ่งช่วยลดการใช้พลังงานและมลพิษต่อสิ่งแวดล้อม

ฟิลด์แอปพลิเคชัน

เครื่องตัดขั้วแบตเตอรี่ใช้กันอย่างแพร่หลายในกระบวนการผลิตแบตเตอรี่พลังงานใหม่ เช่น แบตเตอรี่ลิเธียมไอออนและแบตเตอรี่นิกเกิลเมทัลไฮไดรด์

ด้วยการพัฒนาอย่างรวดเร็วของรถยนต์พลังงานใหม่ ระบบกักเก็บพลังงาน และสาขาอื่นๆ ความต้องการของตลาดสำหรับเครื่องตัดเสาแบตเตอรี่ก็เพิ่มขึ้นเช่นกัน

มันทำงานอย่างไร

เครื่องตัดขั้วแบตเตอรี่มักทำงานร่วมกับชุดส่วนประกอบทางกลและอิเล็กทรอนิกส์ที่มีความแม่นยำเพื่อติดตามตำแหน่งและวัสดุอิเล็กโทรดโดยอัตโนมัติ ต่อไปนี้คือคำอธิบายโดยละเอียดเกี่ยวกับวิธีการทำงาน:

การติดตามอัตโนมัติ

การตรวจสอบเซนเซอร์:

เครื่องตัดขั้วแบตเตอรี่ติดตั้งเซ็นเซอร์ที่มีความแม่นยำสูง เช่น เซ็นเซอร์โฟโตอิเล็กทริกและเซ็นเซอร์เลเซอร์ เพื่อการตรวจสอบตำแหน่งการเคลื่อนที่และความเร็วของวัสดุอิเล็กโทรดแบบเรียลไทม์

เซ็นเซอร์เหล่านี้สามารถตรวจจับขอบหรือเครื่องหมายเฉพาะของวัสดุอิเล็กโทรดได้ จึงมั่นใจได้ว่าเครื่องตัดสามารถติดตามการเคลื่อนไหวของวัสดุได้อย่างแม่นยำ

การปรับระบบควบคุม:

ข้อมูลที่เก็บรวบรวมจากเซ็นเซอร์จะถูกส่งไปยังระบบควบคุมของเครื่องจักรซึ่งปรับเส้นทางและความเร็วของเครื่องตัดแบบเรียลไทม์ตามข้อมูลนี้

ด้วยอัลกอริทึมที่แม่นยำและกลไกการป้อนกลับ ระบบควบคุมจะตรวจสอบให้แน่ใจว่าเครื่องตัดจะเคลื่อนที่ไปพร้อมกับวัสดุอิเล็กโทรด ทำให้สามารถติดตามได้อัตโนมัติ

การวางตำแหน่งที่แม่นยำ

ระบบกำหนดตำแหน่ง:

โดยทั่วไปเครื่องตัดขั้วแบตเตอรี่จะติดตั้งระบบกำหนดตำแหน่ง เช่น มอเตอร์เซอร์โว มอเตอร์สเต็ปเปอร์ ฯลฯ ซึ่งใช้เพื่อควบคุมตำแหน่งและความเร็วของมีดตัดอย่างแม่นยำ

ระบบการกำหนดตำแหน่งสามารถรับคำสั่งจากระบบควบคุมและเคลื่อนที่ไปยังตำแหน่งที่ตั้งไว้ล่วงหน้าได้อย่างแม่นยำ จึงมั่นใจได้ว่ามีดตัดสามารถตัดวัสดุอิเล็กโทรดได้อย่างแม่นยำ

การตัดความแม่นยำสูง:

มีดตัดมักใช้มีดหรือใบมีดตัดจานหมุนความเร็วสูง เครื่องมือตัดเหล่านี้มีความแข็งและความคมสูงมาก ซึ่งสามารถรับประกันความเรียบและความแม่นยำของคมตัดได้

ด้วยระบบการเคลื่อนไหวทางกลที่แม่นยำและระบบควบคุม เครื่องตัดจึงสามารถตัดวัสดุอิเล็กโทรดจำนวนมากได้ภายในเวลาอันสั้น พร้อมยังคงคุณภาพการตัดในระดับสูงไว้ได้

การตอบรับและการปรับปรุง:

ในระหว่างกระบวนการตัด ระบบควบคุมจะรับข้อมูลป้อนกลับอย่างต่อเนื่องจากเซ็นเซอร์ ซึ่งใช้เพื่อตรวจสอบคุณภาพการตัดและความแม่นยำของตำแหน่งแบบเรียลไทม์

หากพบการเบี่ยงเบนหรือข้อผิดพลาด ระบบควบคุมจะดำเนินการปรับปรุงทันทีเพื่อให้แน่ใจว่ากระบวนการตัดมีเสถียรภาพและแม่นยำ

กระบวนการการทำงานของเครื่องตัดอิเล็กโทรดแบตเตอรี่

ขั้นการเตรียมตัว

การเตรียมวัสดุ:

เตรียมวัสดุขั้วไฟฟ้าแบตเตอรี่ที่จะกรีด เช่น แผ่นทองแดง แผ่นอลูมิเนียม และขั้วไฟฟ้าอื่นๆ ที่มีการเคลือบสารออกฤทธิ์

ตรวจสอบให้แน่ใจว่าขนาด ความหนา และประสิทธิภาพของวัสดุเป็นไปตามข้อกำหนดการผลิต

การตรวจสอบอุปกรณ์:

ตรวจสอบว่าชิ้นส่วนต่างๆ ของเครื่องตัดอิเล็กโทรดแบตเตอรี่ เช่น เครื่องตัด เซ็นเซอร์ ระบบควบคุม ฯลฯ อยู่ในสภาพสมบูรณ์หรือไม่

ยืนยันว่าแหล่งจ่ายไฟและแหล่งแก๊สของอุปกรณ์เชื่อมต่ออย่างถูกต้อง และเปิดอุปกรณ์เพื่ออุ่นเครื่อง

การตั้งค่าพารามิเตอร์:

ตั้งค่าพารามิเตอร์ของเครื่องตัด เช่น ความกว้างในการตัด ความเร็ว ความตึง ฯลฯ ตามความต้องการของการผลิต

แก้ไขระบบแก้ไขการเบี่ยงเบนอัตโนมัติของอุปกรณ์เพื่อให้แน่ใจว่าขั้วยังคงมีเสถียรภาพในกระบวนการตัด

การติดตั้งและการใช้งาน

การติดตั้งเครื่องตัด:

ติดตั้งมีดตัดบนเพลามีดของเครื่องตัดและปรับความลึกและมุมของการตัด

ตรวจสอบให้แน่ใจว่าใบมีดคมและไม่เสียหายเพื่อลดการเกิดเสี้ยนและความไม่สม่ำเสมอในกระบวนการตัด

ปรับแต่งโคมไฟ:

ปรับอุปกรณ์ของเครื่องตัดให้เหมาะสมตามขนาดและรูปร่างของวัสดุอิเล็กโทรด เพื่อให้แน่ใจว่าสามารถยึดวัสดุบนอุปกรณ์ได้อย่างมั่นคง

ตรวจสอบความแข็งแรงในการยึดของอุปกรณ์เพื่อหลีกเลี่ยงการขันแน่นหรือคลายแน่นเกินไป ซึ่งอาจทำให้วัสดุเสียรูปหรือเสียหายได้

อุปกรณ์การทดสอบระบบ:

ให้เริ่มการทำงานของเครื่องตัดแบบไม่มีโหลด และตรวจสอบว่าฟังก์ชันต่างๆ ของอุปกรณ์เป็นปกติหรือไม่

หากจำเป็น ให้ปรับแต่งอย่างละเอียดเพื่อให้แน่ใจว่าอุปกรณ์มีความแม่นยำในการตัดและมีเสถียรภาพ

การดำเนินการตัด

วางวัสดุ:

วางวัสดุอิเล็กโทรดบนอุปกรณ์ของเครื่องตัดและยึดไว้

ตรวจสอบให้แน่ใจว่าขอบของวัสดุอยู่ในแนวเดียวกับแนวตัดเพื่อหลีกเลี่ยงการเบี่ยงเบนจากการตัด

สตาร์ทเครื่อง:

กดปุ่มเริ่มการทำงานของเครื่องตัดเพื่อเริ่มการดำเนินการตัด

ในระหว่างกระบวนการตัด ให้ใส่ใจกับสถานะการทำงานของอุปกรณ์และคุณภาพของการตัดอย่างใกล้ชิด

การรวบรวมและการจัดระเบียบ:

หลังจากการตัดเสร็จสิ้นให้รวบรวมวัสดุอิเล็กโทรดที่ตัดแล้วและจัดเรียงให้เป็นระเบียบ

ตรวจสอบว่าขอบตัดเรียบและไม่มีเสี้ยน และวัดว่าขนาดการตัดตรงตามข้อกำหนดหรือไม่

การติดตามและบำรุงรักษาคุณภาพ

การติดตามคุณภาพ:

ตรวจสอบคุณภาพการตัดอย่างสม่ำเสมอเพื่อให้แน่ใจว่าคุณภาพของผลิตภัณฑ์มีเสถียรภาพ

หากพบว่าคุณภาพการตัดลดลงหรืออุปกรณ์ผิดปกติ ให้หยุดเครื่องทันทีเพื่อตรวจสอบและแก้ไขปัญหา

การบำรุงรักษาอุปกรณ์:

ทำความสะอาดและบำรุงรักษาเครื่องตัดเป็นประจำ เช่น ทำความสะอาดเครื่องตัดและเปลี่ยนชิ้นส่วนที่สึกหรอ

ตรวจสอบว่าระบบหล่อลื่นและระบบส่งกำลังของอุปกรณ์ทำงานอย่างถูกต้องเพื่อให้แน่ใจว่าอุปกรณ์อยู่ในสภาพการทำงานที่ดี

การบันทึกข้อมูล:

บันทึกพารามิเตอร์ที่สำคัญและข้อมูลคุณภาพการตัดในกระบวนการตัดเพื่อการวิเคราะห์และปรับปรุงในภายหลัง

ข้อควรระวังเพื่อความปลอดภัย

การป้องกันส่วนบุคคล:

ผู้ปฏิบัติงานควรสวมแว่นตานิรภัย ถุงมือ และอุปกรณ์ป้องกันส่วนบุคคลอื่นๆ เพื่อหลีกเลี่ยงการบาดเจ็บที่เกิดจากการกระเซ็นหรือเศษวัสดุที่เกิดขึ้นในระหว่างกระบวนการตัด

ความปลอดภัยของอุปกรณ์:

ตรวจสอบให้แน่ใจว่าอุปกรณ์ป้องกันความปลอดภัยของอุปกรณ์ยังคงสมบูรณ์และมีประสิทธิภาพ เช่น ปุ่มหยุดฉุกเฉิน ประตูเซฟตี้ ฯลฯ

ระหว่างการทำงานของอุปกรณ์ ห้ามสัมผัสพื้นที่การตัดหรือดำเนินการอันตรายอื่นๆ

การควบคุมสิ่งแวดล้อม:

รักษาพื้นที่ปฏิบัติงานให้เป็นระเบียบเรียบร้อยและมีการระบายอากาศที่ดีเพื่อหลีกเลี่ยงการสะสมของฝุ่นละอองหรือก๊าซอันเป็นอันตราย

หากต้องจัดการกับวัสดุไวไฟและวัตถุระเบิด ให้แน่ใจว่าพื้นที่ปฏิบัติงานเป็นไปตามกฎระเบียบความปลอดภัยที่เกี่ยวข้อง

โดยสรุป กระบวนการทำงานของเครื่องตัดอิเล็กโทรดแบตเตอรี่ต้องปฏิบัติตามข้อกำหนดอย่างเคร่งครัดเพื่อรับประกันคุณภาพผลิตภัณฑ์และความปลอดภัยในการผลิต ด้วยการตั้งค่าพารามิเตอร์ที่เหมาะสม การทำงานที่แม่นยำ และมาตรการตรวจสอบและบำรุงรักษาคุณภาพที่มีประสิทธิภาพ จึงสามารถใช้ข้อได้เปรียบด้านประสิทธิภาพของอุปกรณ์ได้อย่างเต็มที่เพื่อปรับปรุงประสิทธิภาพการผลิต
